土工膜鋪裝施工過程的質量控制
土工膜材料質量控制是土工膜鋪裝施工質量控制的關鍵，高標準的材料質量是確保最終施工質量的基礎。首先，土工膜的選擇，需要嚴格按照施工要求進行。以HDPE土工膜為例，其標準厚度范圍在0.75~3.0mm，不同工程要
求選擇不同標準厚度的土工膜。具體選擇時，對于一般的土建工程，推薦使用1.5mm厚的土工膜；而在地質條件復雜或負荷較大的項目中，應選擇2.0mm或以上厚度的土工膜。對于HDPE土工膜的物理性能，其抗拉強度應不低于28MPa，斷裂伸長率應在700%以上。此外，土工膜的碳黑含量應控制在2.0%~3.0%，以確保其抗老化性能。在抽樣檢測中，土工膜的熱穩定時間應不低于20min，熔體流動速率（MFR）應在0.1~1.0g/(10min)范圍內，確保材料加工和應用性能穩定。土工膜材料質量控制的相關要求見表1。
其次，土工膜鋪裝施工前，進行質量檢測至關重要。對于每批土工膜，應至少抽取5%的樣本進行檢測。檢測內容包括厚度一致性、抗拉強度、斷裂伸長率及抗穿刺性能。例如，在抗穿刺性能測試中，土工膜應能承受不低于550N的穿刺力。此外，還需對土工膜進行老化測試，確保其在紫外線照射下能保持性能穩定。土工膜老化測試中，通常采用高壓汞燈，模擬自然光照條件下的加速老化，測試周期不少于1500h。在運輸過程中，應避免土工膜受到機械損傷，如被尖銳物體劃傷或壓破。對于已經運輸到施工現場的土工膜，應妥善存放在干燥、清潔的環境中，直至使用。
土工膜鋪裝施工在建筑工程中的具體應用
（一）土工膜在基礎工程中的應用
土工膜在基礎工程中主要應用于防滲和加固。在建筑地基處理中，土工膜鋪設可以有效防止因地下水位上升引起的基礎軟化或不均勻沉降。例如，在建筑基坑的防水層施工中，可采用厚度為1.5mm的高密度聚乙烯（HDPE）土工膜，通過熱熔焊接技術處理接縫，以確保防滲效果。在具體施工過程中，考慮到不同地區的地質條件，土工膜的鋪設方式和厚度需做相應的調整。如在地質環境比較復雜的地區，可能需要鋪設厚度達2mm的土工膜。在建筑工程中鋪設土工膜，不僅提升了建筑物的穩定性，也延長了建筑物的使用壽命。
（二）土工膜在水利工程中的應用
在水利工程中，土工膜的應用主要集中在水庫、人工湖及排水系統的建設上。以水庫防滲工程為例，鋪設土工膜可有效防止水體滲漏，提高水資源的利用率。一般情況下，在水庫的壩體內鋪設厚度為1.2mm的HDPE土工膜，鋪設長度根據壩體規模確定，而對于一座容量約為10000m3的小型水庫，可能需要鋪設總長約5000m的土工膜[1]。水利工程中，土工膜的抗拉強度、抗穿刺性能需符合國家標準，例如抗拉強度不能低于28MPa，以保證在長期水壓作用下土工膜的穩定性和可靠性。
（三）土工膜在環境保護工程中的應用

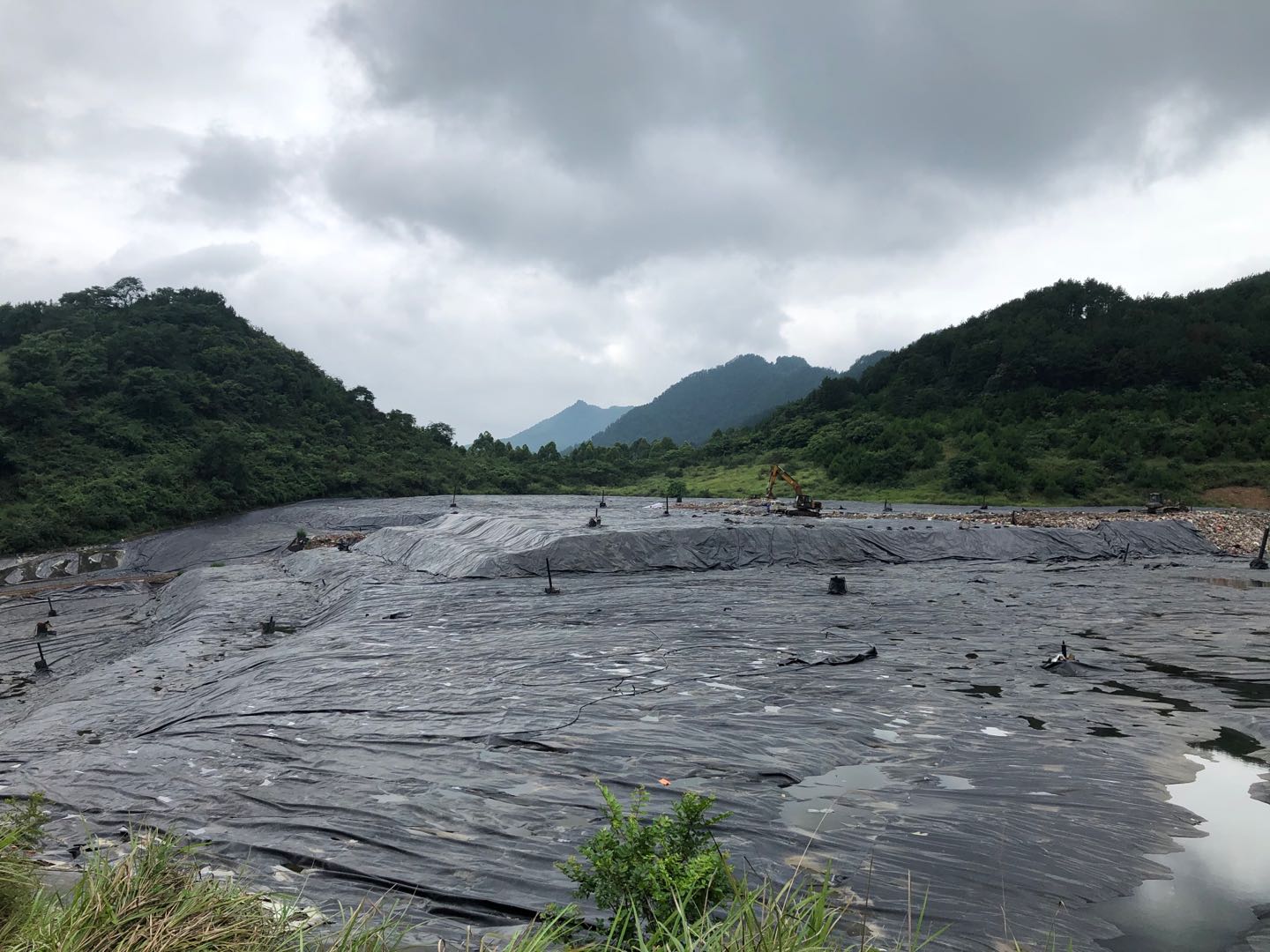

在環境保護工程中，土工膜的應用包括垃圾填埋場的封閉處理、廢水處理池的建設等。以垃圾填埋場為例，在填埋場底部和側壁鋪設土工膜，可以有效防止垃圾滲濾液污染周圍土壤和地下水。環境保護工程中，通常使用厚度為2mm的HDPE土工膜，并要求土工膜具有良好的化學穩定性，以抵抗各類化學物質的侵蝕。例如，容量約為50000m3的中型垃圾填埋場，可能需要鋪設總面積約100000m2的土工膜。在環境保護工程中應用土工膜，不僅提升了環境保護工程的效果，也為可持續發展作出了貢獻。
