在傳統形式下進行垃圾覆蓋,是將粘土、建筑垃圾以及礦渣作為覆蓋層,而這些材料具有較為鮮明的透水性以及透氣性,而在這之中粘土是土類覆蓋材料之中隔水以及隔氣性能最好的,據統計約1000mm厚度的壓實黏土,其理想的滲透系數為10 cmls左右,但是在實際的過程中，粘土的資源有一定的限制,垃圾場附近之中可以利用的大多為碎石土以及砂土等。而垃圾覆蓋對于覆蓋土層的要求則是300mm的厚度,而粘土為300mm厚度的時候,其滲透系數會比107cmls會更高,并且在對于垃圾進行厭氧降解的時候,垃圾會出現下沉,造成粘土的覆蓋成會有所開裂,甚至會出現一條不規則性的裂痕。因此在當前進行生活垃圾衛生填埋場中使用土工膜進行覆蓋,有著十分重要的意義。
1 土工膜制造的原材料
作為樹脂中分子結構之中最簡單的一種品種,聚乙烯的原料十分豐富,并且價格較低,加之其具有較好的電絕緣性和化學穩定性,因此十分容易成型加工,有多樣的品種,可以滿足各類性能要求口。
1.1低密度聚乙烯(LDPE)
其化學名稱為低密度聚乙烯或者可以稱其為高壓聚乙烯。主要性能如下:LDEP為乳白色的蠟狀物顆粒,本身沒有味道,也沒有毒害,易燃，其相對密度在0.910~0.925之間。由于其的結晶度較低,大約為60%,并且斷裂伸長率較大,在100%~700%之間,所以有較好的柔軟性、透明性和耐寒性。其化學性能比較穩定,可以耐酸、堿,以及60℃之下的有機溶液。但是需要注意的是,其耐光氧化性較差,因此需要采取一定的防老化措施。
1.2線型低密度聚乙烯(LLDPE)
其化學名稱為線性低密度聚乙烯或者可以稱其為線性高壓聚乙烯。主要性能如下:LLDEP相對于LDEP來說,性能會更加優良。例如具有較好的耐環境應力開裂性以及電性能,具有較高的耐熱性,沖擊強度比較優良回。因此使用LLDEP制作薄膜時,相對于LDEP,沖擊強度以及撕裂強度都會較高。
1.3高密度聚乙烯(HDPE)
其化學名稱為高密度聚乙烯或者可以稱其為低壓聚乙烯。主要性能如下:HDEP為白色的顆粒或者粉末粒，本身沒有味道，也沒有毒害,易燃,其相對密度在0.941~0.965之間。由于其的結晶度高,大約為80%左右,使用溫度高達100℃,而低度則為-70℃。其化學性能比較穩定,可以耐酸﹑堿,以及各種鹽類溶液的服飾。但是需要注意的是,其耐光氧化性較差,因此需要增加抗氧化劑以及光穩定劑等添加劑。
2土工膜實施工程中的技術要點
2.1基層處理
在進行土工膜鋪設之前,首先需要將表面的廢渣、突起的巖石等進行去除,從而保障其面層處于光滑的情況。而所需要的填料則應該由級配良好的材料進行組合,其中不能含有機物。黏土塊或者其他的有害性物質,防治土工膜出現損壞。在對于地籍設計的時候,應該將其壓實到一定的密實度,才可以保障焊接設備或者其他的運行車輛,在通行的時候不會出現壓痕,或者其他的破壞國。
2.2土工膜接合焊接和測試
在對于土工膜進行接合焊接時,其為阻止滲漏的關鍵性的環節。一般情況下需要接縫應該和斜坡處于平行狀態,其應沿斜坡,并且盡可能將水平接縫,放置在單元的底部,也就是坡腳需要≥1.5m。土工膜進行焊接的方式主要有兩種。
2.2.1 熔化焊接
其要求膜塊在進行焊接之前,要實現重疊10~15cm左右,并且需要將膜塊進行調整好﹐從而減少褶皺,通過預先的設置好的壓力齒輪,將兩個彎起的膜塊進行焊接囤。
2.2.2 熱壓角焊接
其要求膜塊在進行焊接之前要先重疊至少7.5cm左右﹐并且要在兩層土工膜之間,將熔化樹脂焊條插在其完全的邊緣,使用熱空氣將材料進行熔化,而使薄層表面實現均勻的粘結。
2.3 土工膜的鋪設
2.3.1細部增強處理
在卷材進行鋪設之前,需要對于陰陽角以及變形縫等細部,進行增強處理,在必要的時候要增焊雙層卷材。
2.3.2裁剪卷材
其應該根據實際鋪設面的形狀,進行相應的丈量,得到比較精準化的尺寸。之后在按照所選擇的土工膜的幅度已經長度,和鋪設的方案,來進行裁剪尺寸的計算,需要對于搭接寬度要注意考慮,從而方便卷材的焊接4。

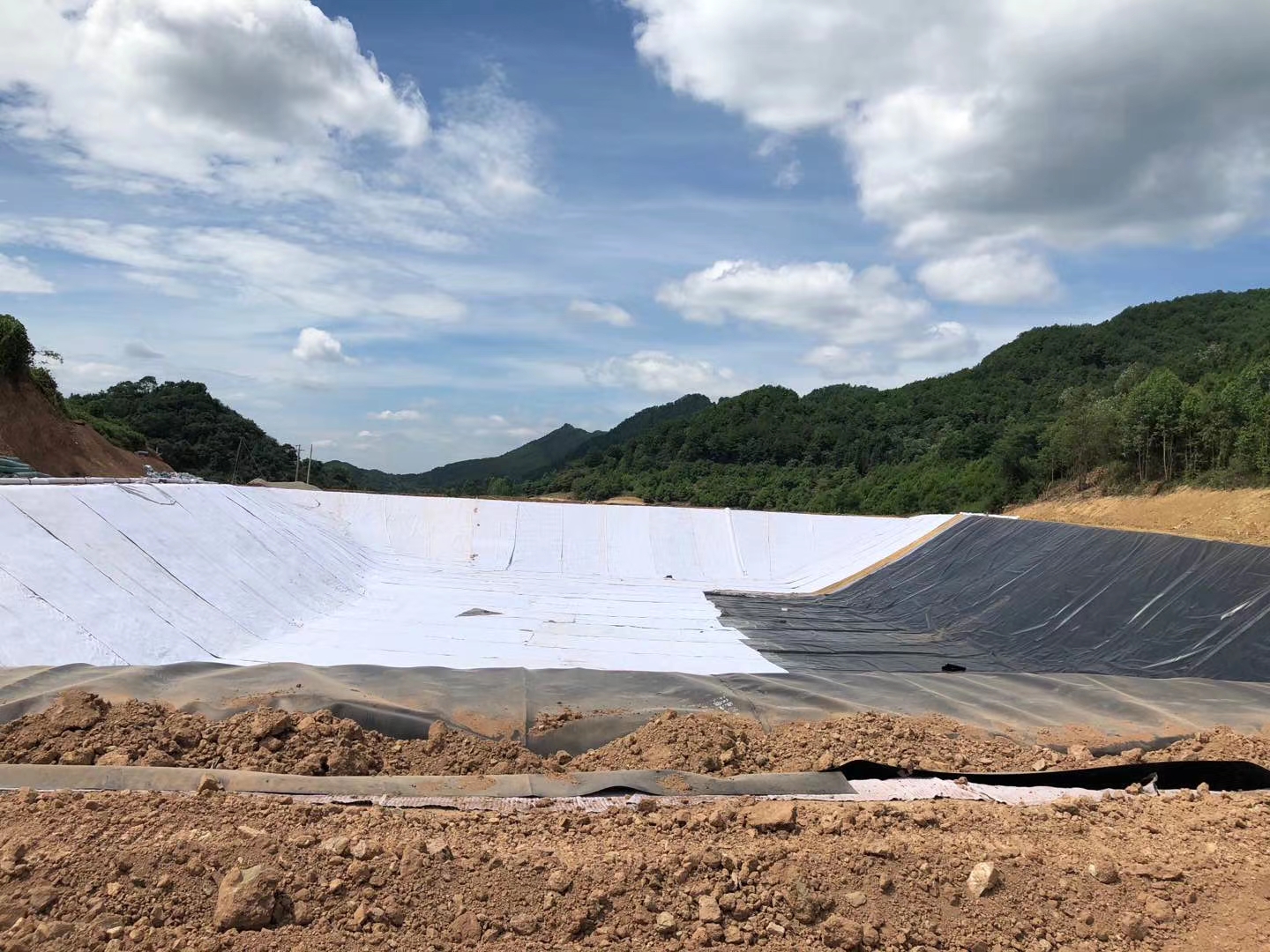

2.3.3場地鋪設
將土工膜放置之前,其土工布需要已經鋪設好,并且經過驗收。其需要按照規定留出膜之間的焊接縫,卷材的焊接部位要保障干凈,通過利用半自動化溫控熱熔焊機,將土工膜進行焊接,最后在其上面鋪設土工布。
2.3.4 斜坡鋪設
在斜坡高度過高的時候，應該選擇使用自下而上的分段進行固定，需要分段將卷材進行鋪設,并且要分段設置好保護層,從而保障土工膜鋪設的質量。
3總結
傳統情況下﹐人們對于生活垃圾進行的填埋處理方式存在較多的問題,其主要的原因在于,使用填埋會占據較大的面積,并且填埋后氣體的危害較大,其滲濾液處理起來十分困難,潛在的污染時間會更長。因此選擇使用它土工膜覆蓋工藝技術，可以將生活垃圾場的環境進行改善,并且使用無害化處理,能夠將垃圾進行保存,在多年之后可以形成相應的礦化垃圾,從而將其再次利用作為資源,最大程度提高資源的利用率。
