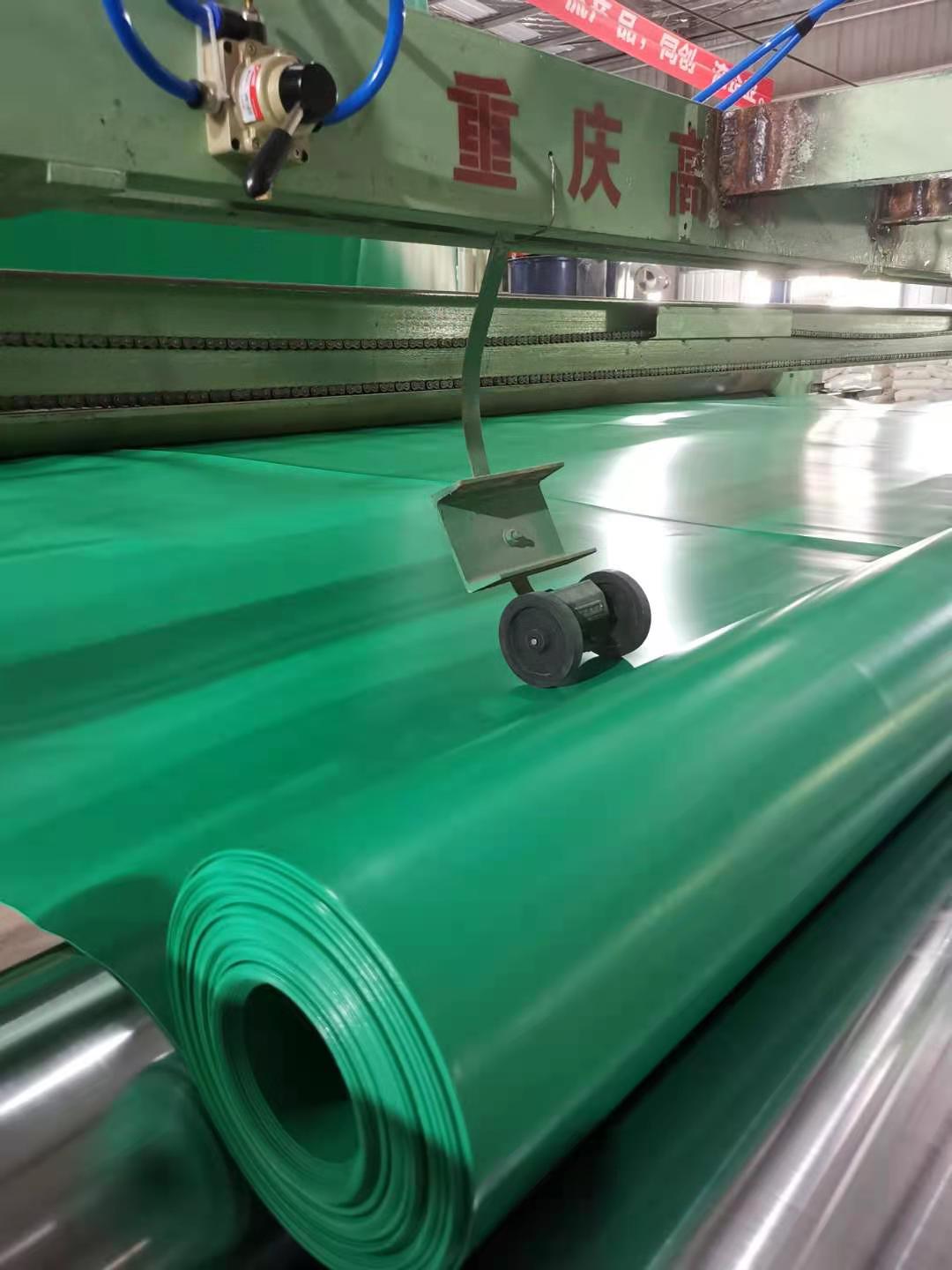

HDPE防滲膜,HDPE土工膜 選用優質的聚乙烯原生樹脂,主要成分為 97.5% 的高密度聚乙烯,約 2.5% 的碳黑、抗老化劑、抗氧劑、紫外線吸收劑、穩定劑等輔料,用目前國際上意大利全自動土工生產設備,經三層共擠技術制成。所有產品均依據美國 GRI 標準和 ASTM 測試標準執行生產,規格齊全。它主要用于防滲,寬幅4-6m,重量為200-1500g/m2,抗拉、抗撕裂、頂破等物理力學性能指標高,能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑,故可在非常規溫度環境中使用HDPE防滲膜。
HDPE防滲膜的應用領域:
HDPE防滲膜作為一種新型材料,具有優異的防滲、防腐性能、化學穩定性好,并可以根據實際工程需要進行加工的特性和功能,已被廣泛用于水利工程的堤、壩、水庫的防滲,同時也在渠道、蓄水池、污水池、游泳池、房屋建筑、地下建筑物、垃圾場、環境工程等方面作為防滲、防腐、防漏、防潮材料使用。發達國家從上世紀30 年代起,就開始廣泛應用該項技術,我國也從80 年代開始在各項工程中逐步推廣使用HDPE防滲膜。
HDPE防滲膜的應用范圍:
1 、環保,環衛(如生活垃圾填埋場,污水處理,有毒有害物處理場,危險品倉庫,工業廢棄物,建筑及爆破垃圾等)
2 、水利(如江河湖泊水庫堤壩的防滲,堵漏,加固,水渠的防滲,垂直心墻,護坡等)
3 、市政工程(地鐵,建筑物的地下工程和屋頂蓄水池,屋頂花園的防滲,污水管道的內襯等)
4 、園林(人工湖,池塘,高爾夫球場的水塘底襯,護坡等)
5 、石化(化工廠,煉油廠,加油站的儲油罐防滲,化學反應池,沉淀池的內襯,二次襯層等)
6 、礦業(洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦池的底襯防滲等)
7 、農業(水庫,飲用水池,蓄水塘,灌溉系統的防滲)
8 、水產養殖業(魚塘,蝦池的內襯,海參圈護坡等)
9 、鹽業(鹽場結晶池,鹵池苫蓋,鹽膜,鹽池塑苫膜)
2 、水利(如江河湖泊水庫堤壩的防滲,堵漏,加固,水渠的防滲,垂直心墻,護坡等)
3 、市政工程(地鐵,建筑物的地下工程和屋頂蓄水池,屋頂花園的防滲,污水管道的內襯等)
4 、園林(人工湖,池塘,高爾夫球場的水塘底襯,護坡等)
5 、石化(化工廠,煉油廠,加油站的儲油罐防滲,化學反應池,沉淀池的內襯,二次襯層等)
6 、礦業(洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦池的底襯防滲等)
7 、農業(水庫,飲用水池,蓄水塘,灌溉系統的防滲)
8 、水產養殖業(魚塘,蝦池的內襯,海參圈護坡等)
9 、鹽業(鹽場結晶池,鹵池苫蓋,鹽膜,鹽池塑苫膜)
HDPE防滲膜的顯著特征:

HDPE防滲膜的常用規格
厚度
thickness mm |
寬度
width m |
長度
lengh m |
面積
area M2 |
重量
weight/roll kg |
重量(單位=面積)
weight/roll kg |
0.25
|
8.00
|
100
|
800
|
192
|
0.24
|
0.35
|
6.00
|
70
|
420
|
141
|
0.336
|
0.50
|
5.0-6.0
|
50
|
250/300
|
120/144
|
0.48
|
0.75
|
5.0-7.0
|
100
|
500/700
|
360/504
|
0.72
|
1.00
|
5.0-7.0
|
100
|
500/700
|
480/672
|
0.96
|
1.50
|
5.0-7.0
|
100
|
500/700
|
720/1008
|
1.44
|
2.00
|
5.0-7.0
|
100
|
500/700
|
960/1344
|
1.92
|
HDPE防滲膜的國家標準
序號
|
項 目(單位)
|
指標
|
||||
GL
|
GH
|
|||||
GL-1
|
GL-2
|
GH-1
|
GH-2
|
|||
1
|
拉伸強度 Mpa
|
≥ 14
|
≥ 17
|
≥ 25
|
||
2
|
斷裂伸長率 %
|
≥ 400
|
≥ 450
|
≥ 550
|
||
3
|
直角撕裂強度 N/mm
|
≥ 50
|
≥ 80
|
≥ 110
|
||
4
|
碳黑含量%
|
≥ 2
|
||||
5
|
耐環境應力開裂 20h
|
-
|
-
|
-
|
≥ 1500
|
|
6
|
200℃時氧化誘導時間min
|
-
|
-
|
-
|
≥ 20
|
|
7
|
水蒸氣滲透系數
g﹒cm/(cm﹒s﹒Pa) |
≤ 1.0 × 10 -13
|
||||
8
|
-70℃低溫沖擊脆化性能
|
通 過
|
||||
9
|
尺寸穩定性 %
|
± 3
|
注意事項
1、施工人員必須穿無釘鞋或膠底鞋,禁止在土工膜上任意踩踏。
2、鋪膜后應及時進行防護層施工,防止熱收縮引起土工膜變形及紫外線照射引起土工膜老化。
3、禁止接觸可引起聚烯烴性能變化的化學物質,以免土工膜發生變形。
4、機械不得直接碾壓土工膜表面。
